　　【摘　要】軸承，作為主軸和運動係統極其重要的元件，在機械設備中起著關鍵的作用，在許多場合，為設備高性能的應用奠基了基礎。在我們的工廠裏麵，有很多設備上麵使用了角接觸軸承。比如我廠GD包裝機的鋁箔紙切刀軸、以及小包透明紙切刀軸等。我們卷包車間有大量的設備使用這類軸承，有些設備的這類軸承損壞需要更換。
　　【關鍵詞】GDX6鋁箔紙；故障修複；角接觸軸承
　　1.故障現象
　　經過一段時間的運行後，GDX6包裝機出現鋁箔紙切割不良的現象，具體表現為鋁箔紙切割，在鋁箔紙切刀切割力調整正常情況下，經常有切不斷的現象。在該鋁箔紙切割部位切刀軸上使用了兩對角接觸軸承。
　　角接觸軸承是指公稱接觸角大於0°，並小於90°的滾動軸承。

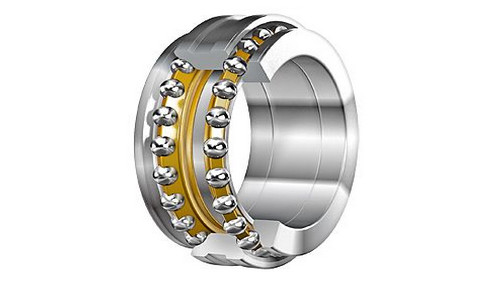

　　角接觸球軸承的鋼珠與內外圈接觸點的連線與徑向成一角度。角接觸球軸承主要承受較大單向軸向負荷，接觸角度越大，承受負荷能力越大。保持架材料有鋼板、黃銅或工程塑膠，成型方式有衝壓或車削，視軸承形式或使用條件不同而選用。其它尚有組合角接觸球軸承、雙列角接觸球軸承及四點接觸球軸承。
　　角接觸球軸承可同時承受徑向負荷和軸向負荷。能在較高的轉速下工作。接觸角越大，軸向承載能力越高。高精度和高速軸承通常取15度接觸角。在軸向力作用下，接觸角會增大。單列角接觸球軸承隻能承受一個方向的軸向負荷，在承受徑向負荷時，將引起附加軸向力。並且隻能限製軸或外殼在一個方向的軸向位移。
　　2.設備結構及角接觸軸承介紹
　　我們以GDX6高速硬盒包裝機鋁箔紙切刀部位使用的角接觸軸承為例進行介紹。
　　GDX6高速包裝機的鋁箔紙切割部位，使用了兩種角接觸軸承，一種是鋁箔紙可調刀軸上的使用的SNFA SEB65 7CE1 FFL，另一種是鋁箔紙切割滾筒軸上使用的SNFA SEB55 7CE1 FFL。
　　軸承標示位於外圈較寬一側的表麵上。中-大型軸承組的全部表識（接觸角，精度，組配方式，型號等）都打在一套軸承上，該組軸承中其他的軸承上僅打上型號，商標和原產地國別等表識。內外徑公差微米數值標注於偏心點Z大處（徑向厚度Z大處），安裝時將此點置於軸和軸承座偏心點Z大處成180°的方向上，可得到Z大程度的安裝同心度。
　　2.1角接觸軸承的接觸角
　　接觸角"α"的大小極大地影響著角接觸球軸承的運轉性能。一般說來，可以認為，隨著接觸角的增大、軸承的軸向剛度也提高，但卻不利於徑向剛度，大接觸角是不利於高速旋轉的。因此，選擇接觸角，要緊密結合應用研究、謹記Z終性能要求。
　　SNFA角接觸軸承的公稱接觸角為12°，15°，18°，25°；主要用於承載大軸向推力載荷的BS係列，其公稱接觸角為62°。
　　我們所使用的SNFA SEB65 7CE1 FFL和SNFA SEB55 7CE1 FFL，SNFA為軸承的商標，SEB65表示了軸承的結構形式和尺寸係列，其中的數字表示軸承內孔的直徑。7CE1中的數字1即表示該軸承公稱接觸角度是15°。數字7表示軸承的精度等級。字母C表示該軸承的保持架材質為酚醛塑料。字母E表示保持架靠外圈定位。字母FFL其中的FF表示軸承的配對形式為麵對麵，字母L表示預緊力較小即表示預載荷較小。
　　2.2預載荷
　　在這裏預載荷是一種內部衍生的載荷，對於確定合適的軸承配置非常重要，實際上其大小直接影響軸承的工作載荷，剛度和運轉速度。
　　種辦法是將一組螺旋彈簧或彈簧墊圈插在兩套軸承之間或軸承與軸承座孔之間。在此情況下，軸承和軸承座孔的軸向熱膨脹差轉換為彈簧墊圈壓縮量的變化，若彈簧元件選擇適當，這種變化引起預載荷的變動可以略去不計。
　　采用這種施加預載方式，可以補償軸和軸承座因熱膨脹不同引起的軸向位置變化。推薦在主要承受徑向載荷，且載荷不比預載大很多的情況下采用這種預加載荷方式。如果有軸向外載荷，就會引起軸承運轉時產生振動，就不宜采用這種預緊方式。
　　第二種方法是通過軸向加緊來減小內、外套圈表麵之間的間隙是一種無彈簧預加載荷的應用。
　　要在一個軸承上引入預載荷，隻有通過第二個軸承來實現，每個軸承在作用和反作用方向上承受預載荷。
　　實施預載荷有兩種方式：
　　2.3裝配公差
　　為使角接觸球軸承高精度的全部優點得以Z佳利用，軸承的配裝零件必須加工到與軸承同一精度水平。
　　除軸和座孔的正確配合外，還必須保證經維修的軸承座的尺寸和形狀公差。其必要性在於角接觸球軸承套圈，尤其是那些薄壁係列，容易反映其安裝部位的形狀，軸承座垂直度和不同軸度誤差會導致過高的工作溫度。工作速度越高，這種現象越明顯。
　　我們所使用的SNFA SEB65 7CE1 FFL和SNFA SEB55 7CE1 FFL，精度等級為7級，它要求的圓度、圓柱度、圓跳動、平行度、同軸度均為IT2級精度。軸與孔的表麵粗糙度均為Ra0.4μm。
　　2.4軸承組配
　　角接觸球軸承可作各種不同的組配來提高承載能力和剛度。
　　下述特性適用於使用Z廣泛的兩套軸承組成的雙聯軸承組，對於多套軸承組成的多聯軸承也是有效的。
　　"背對背（DD）"對稱型配對，使用於承受單獨的或聯合的以及雙向的徑向和軸向載荷，可承受傾覆力距，可依據應用施加不同的預載荷，兩套軸承的接觸角可以不同。
　　麵對麵（FF）"不同於背對背配對的僅僅是可承受傾覆力矩較小。此配置提供係統的剛度較低，允許軸承座的同軸度誤差較大。我們GDX6高速包裝機所使用的鋁箔紙切刀部位角接觸軸承即為該形式。
　　"串聯（T）"僅允許承受一個方向的軸向重載荷。多數情況下須用彈簧施加預載荷，可承受的徑向載荷大小及軸向剛度取決於所選用預載荷值，兩套軸承的接觸角必須完全相等。
　　多聯組配
　　在有高剛度要求的應用中或是有重載荷之處，可以用多聯組配替代成對雙聯。
　　雙聯和多聯軸承組，可以通過不同接觸角和不同尺寸或係列的軸承搭配作進一步的演變。這些組配的指導原則是串聯組配必須用同一規格軸承組成。
　　這些軸承組配主要優點是：
　　-在空間利用和承載能力與剛度的優選上有較大的設計自由度。
　　-可采用小預載荷使相同工作載荷和速度下的工作溫度更低，相同載荷下的Z高速度更高。這就可以選擇增加預載荷或使用減少軸承數的組配。
　　3.故障分析
　　因該設備鋁箔紙切割，是由旋轉刀與可調刀共同完成，因此，出現鋁箔紙切割不良的現象，與著兩根軸及使用的軸承有密切的關係。我們分析，導致鋁箔紙切割不穩定的可能原因有以下幾點：鋁箔紙切割部位的切刀軸與軸承內孔有間隙、軸承損壞、軸承與軸承座孔有間隙、兩切刀不在兩切刀軸軸線平麵進行切割。當切刀軸與軸承內孔、軸承外圈與軸承座孔出現間隙時，會出現由於兩物體之間的相對振動導致物體的表麵蠶食的腐蝕，即微動磨損。
　　被腐蝕金屬，生成微小棕色的氧化物粒子。這些粒子又作為磨料磨損物體表麵。這就進一步助長了軸承的磨損。當磨損到一定程度時，軸承外圈或內圈會隨著一起轉動，嚴重影響軸的轉動精度。
　　軸承損壞
　　一般來說，角接觸軸承的順壞形式有過載，超溫、疲勞、徑向間隙過大、汙染、腐蝕等形式。在實際生產過程中，我們常見的此類軸承失效形式主要有徑向間隙過大和疲勞兩種形式。
　　4.維修措施
　　通過以上分析，我們對設備的鋁箔紙切割部位進行了拆解檢修，發現兩切刀軸與軸承、軸承座孔與軸承之間間隙正常，切刀切割麵也在切刀軸軸線麵上。當檢查軸承時發現該軸承滾道表麵有磨損痕，此種現象一般由於汙染造成，即灰塵進入、潤滑油中有雜質、安裝時有雜物進入等現象造成。經過更換此軸承後，設備恢複正常。
